Оптический сетевой блок Onu XPON ONU ONT 1G3F WIFI CATV USB
Обзор
● 1G3F+WIFI+CATV+USB разработан как HGU (домашний шлюз) в различных решениях FTTH; приложение FTTH операторского класса обеспечивает доступ к услугам передачи данных.
● 1G3F+WIFI+CATV+USB основаны на зрелой и стабильной, экономически эффективной технологии XPON. Он может автоматически переключаться с режимами EPON и GPON при доступе к EPON OLT или GPON OLT.
● 1G3F+WIFI+CATV+USB отличается высокой надежностью, простотой управления, гибкостью конфигурации и высоким качеством обслуживания (QoS), что гарантирует соответствие техническим характеристикам модуля China Telecom EPON CTC3.0.
● 1G3F+WIFI+CATV+USB соответствует стандартам IEEE802.11b/g/n WIFI, использует 2x2 MIMO и имеет максимальную скорость до 300 Мбит/с.
● 1G3F+WIFI+CATV+USB полностью соответствует ITU-T IEEE802.3ah, ITU-T G.984 и другим техническим спецификациям.
● 1G3F+WIFI+CATV+USB совместим с PON и маршрутизацией. В режиме маршрутизации LAN1 является интерфейсом восходящей линии связи WAN.
● 1G3F+WIFI+CATV+USB разработаны на базе чипсета Realtek 9603C.
Характеристики продукта и список моделей
| Модель ОНУ | CX21141R03C | CX21041R03C | CX20141R03C | CX20041R03C |
|
Особенность | 1Г3Ф кабельное телевидение VOIP 2.4G USB | 1Г3Ф кабельное телевидение 2.4G USB | 1Г3Ф VOIP 2.4G USB | 1Г3Ф 2.4G USB |
| Модель ОНУ | CX21140R03C | CX21040R03C | CX20140R03C | CX20040R03C |
|
Особенность | 1Г3Ф кабельное телевидение VOIP 2.4G | 1Г3Ф кабельное телевидение 2.4G | 1Г3Ф VOIP 2.4G
| 1Г3Ф 2.4/5G
|
Особенность
> Поддерживает двойной режим (может получить доступ к GPON/EPON OLT).
> Поддерживает стандарты GPON G.984/G.988 и IEEE802.3ah.
> Поддержка интерфейса CATV (с АРУ) для предоставления видеоуслуг, которыми можно управлять удаленно через основной OLT.
> Поддержка 802.11 b/g/n, WIFI (функция 2X2 MIMO, метод шифрования: WAP-PSK (TKIP)/ WAP2-PSK (AES) и несколько SSID.
> Поддержка функций NAT и брандмауэра, Mac-фильтров на основе Mac или URL, ACL.
> Поддержка управления потоками и штормами, обнаружения петель, переадресации портов и обнаружения петель.
> Поддержка режима порта конфигурации VLAN.
> Поддержка конфигурации IP-адреса локальной сети и DHCP-сервера.
> Поддержка удаленной настройки TR069 и веб-управления.
> Поддержка маршрутизации PPPoE/IPoE/DHCP/статического IP и смешанного режима моста.
> Поддержка двойного стека IPv4/IPv6.
> Поддержка IGMP прозрачный/отслеживающий/прокси.
> Поддержка функции совместимости PON и маршрутизации.
> Поддержка функции VPN.
> Соответствует стандарту IEEE802.3ah.
> Совместимость с популярными OLT (HW, ZTE, FiberHome, VSOL, cdata, HS, samrl, U2000...)
> Поддерживает управление OAM/OMCI.
Спецификация
| Технический элемент | Подробности |
| Интерфейс PON | 1 порт G/EPON (EPON PX20+ и GPON Class B+) Вверх по течению: 1310 нм; Вниз по течению: 1490 нм Разъем SC/APC Чувствительность приема: ≤-28 дБм Оптическая мощность передачи: 0,5~+5 дБм Перегрузка оптической мощности: -3 дБм (EPON) или - 8 дБм (GPON) Дальность передачи: 20 км |
| Интерфейс локальной сети | 1x10/100/1000 Мбит/с и 3x10/100 Мбит/с автоадаптивные интерфейсы Ethernet. Полный/половинный, разъем RJ45 |
| USB-интерфейс | Стандартный USB2.0 |
| Интерфейс Wi-Fi | Соответствует IEEE802.11b/g/n Рабочая частота: 2,400-2,4835 ГГц поддержка MIMO, скорость до 300 Мбит/с Поддержка: несколько SSID Мощность передачи: 16--21 дБм |
| Интерфейс кабельного телевидения | RF, оптическая мощность: +2~-15 дБм Оптические потери на отражение: ≥45 дБ Длина волны оптического приема: 1550±10 нм Диапазон частот РЧ: 47~1000 МГц, выходное сопротивление РЧ: 75 Ом Уровень выходного сигнала RF: ≥ 80 дБмкВ (-7 дБм оптический вход) Диапазон АРУ: +2~-7 дБм/-4~-13 дБм/-5~-14 дБм MER: ≥32 дБ (-14 дБм оптический вход), ＞35 (-10 дБм) |
| ВЕЛ | 9 светодиодов, для состояния WIFI, WPS, PWR, LOS/PON, LAN1~LAN4, NORMAL (CATV) |
| Кнопка | 3. Для включения/выключения питания, сброса, функции WPS |
| Рабочее состояние | Температура: 0℃～+50℃ Влажность: 10%～90% (без конденсации) |
| Условия хранения | Температура: -10℃～+70℃ Влажность: 10%～90% (без конденсации) |
| Источник питания | Постоянный ток 12 В/1 А |
| Потребляемая мощность | <12 Вт |
| Вес нетто | <0,4 кг |
| Размер продукта | 155мм×115мм×32.5мм(Д×Ш×В) |
Панельные светильники и введение
| Пилот Лампа | Статус | Описание |
| WIFI | On | Интерфейс WIFI включен. |
| Моргнуть | Интерфейс WIFI отправляет и/или получает данные (ACT). | |
| Выключенный | Интерфейс WIFI не работает. | |
| ВПС | Моргнуть | Интерфейс WIFI устанавливает безопасное соединение. |
| Выключенный | Интерфейс WIFI не устанавливает безопасное соединение. | |
| ПВР | On | Устройство включено. |
| Выключенный | Устройство выключено. | |
| ЛОС | Моргнуть | Устройство не принимает оптические сигналы.или с низкими сигналами. |
| Выключенный | Устройство получило оптический сигнал. | |
| ПОН | On | Устройство зарегистрировалось в системе PON. |
| Моргнуть | Устройство регистрирует систему PON. | |
| Выключенный | Регистрация устройства неверна. | |
| ЛВС1~ЛВС4 | On | Порт (ЛВС)x) подключен правильно (ССЫЛКА). |
| Моргнуть | Порт (ЛВС)x) отправляет и/или получает данные (ACT). | |
| Выключенный | Порт (ЛВС)x) исключение соединения или не подключено. | |
| Нормальный (КОТV) | On | Входная оптическая мощность находится в диапазоне от -15dBм и2dBm |
| Выключенный | Входная оптическая мощность выше, чем2dBм или ниже -15dBм |
Принципиальная схема
● Типичное решение: FTTO (офис), FTTB (здание), FTTH (дом)
● Типичная услуга: широкополосный доступ в Интернет, IPTV, VOD, видеонаблюдение, кабельное телевидение и т. д.

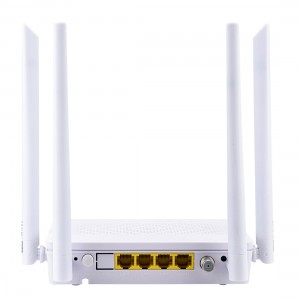

Изображение продукта
Информация о заказе
| Название продукта | Модель продукта | Описания |
| XPON 1G3F WIFI CATV USB ONU | CX21041R03C | Интерфейс Ethernet 1*10/100/1000M и 3*10/100M, интерфейс USB, 1 интерфейс PON, CATV AGC, поддержка функции Wi-Fi, пластиковый корпус, внешний адаптер питания |
Беспроводная локальная сеть
Давайте посмотрим, как настроить рабочую полосу частот WIFI и имя SSID!
Меню основных настроек Установите рабочий диапазон частот WIFI и имя SSID.
Часто задаваемые вопросы
В1. Каковы основные характеристики XPON ONU?
A: XPON ONU использует чип Realtek RTL9603C+RTL8192 для обеспечения высокой производительности. Чип RTL8192FR WIFI обеспечивает более сильное покрытие сигнала и имеет функцию усиления. Кроме того, он оснащен 1 портом Gigabit, 3 портами 100M, 1 портом CATV и 1 портом USB.
В2. Можно ли управлять функцией CATV удаленно?
A: Да, функция CATV XPON ONU поддерживает удаленное управление. Она также поддерживает удаленную настройку TR069 и управление WEB через большинство OLT. Это позволяет легко контролировать и управлять функциями CATV.
В3. Поддерживает ли XPON ONU IPV6?
A: Да, XPON ONU поддерживает двойной стек IPV4 и IPV6. Это обеспечивает совместимость с различными сетевыми протоколами и повышает гибкость конфигурации сети.
В4. Каков гарантийный срок XPON ONU?
A: Гарантия на нашу продукцию составляет 1-3 года с даты продажи. Эта гарантия распространяется на любой производственный дефект или неисправность, которые могут возникнуть при нормальном использовании.
В5. Можно ли обновить программное обеспечение XPON ONU?
A: Да, программное обеспечение XPON ONU можно обновлять бесплатно в течение всего жизненного цикла. Это гарантирует, что пользователи смогут воспользоваться любыми будущими улучшениями, исправлениями ошибок или новыми функциями, которые может выпустить производитель.
